機能

形状簡略化・外形抽出

解析用データ生成・データ軽量化・知的財産保護に

CADモデルの形状を用途に合わせて自動で簡略化するソリューションをご提供します。

ものづくりには引き算も必要

設計者が作成する3D CADモデルはデータ容量が大きく、形状も複雑なため下流工程では扱いにくい場合があります。

例えば、CADモデルから解析ツール用のメッシュモデルを作成する際、CADモデルに含まれるフィレットなどの形状をあらかじめ検出・削除すれば、メッシュモデルの不具合発生を抑止することができ、CAEプロセスでの解析時間の短縮や精度向上につなげられます。

関連記事: CADモデルの簡略化 ― ものづくりには引き算が必要

情報を守る

意匠や内部機構の設計情報は企業にとって重要な知的財産です。CADデータに含まれる特徴形状や内部パーツを削除することで、社外の協力会社には最小限の必要な情報だけを、効率よく共有することができます。

自動でも手動でも

事前に定義されたシナリオに沿って簡略化モデルを自動的に生成したり、特徴形状や内部パーツをマウス操作で簡単に削除したりすることができます。

ピンポイントで

CADモデル内の隣接する箇所に影響を与えることなく、狙った特定の形状だけを検出し、削除することができます。

CAEに最適なモデルを

FEAやその他多くの解析ツールのための簡略化モデルを生成することで、従来よりスピーディーかつ精度の高い解析を行えます。

特長

検出されたエラー箇所には、エリジオン独自の形状処理技術で、まるで人が行ったような自然な修正が施されます。

形状の自動認識と削除

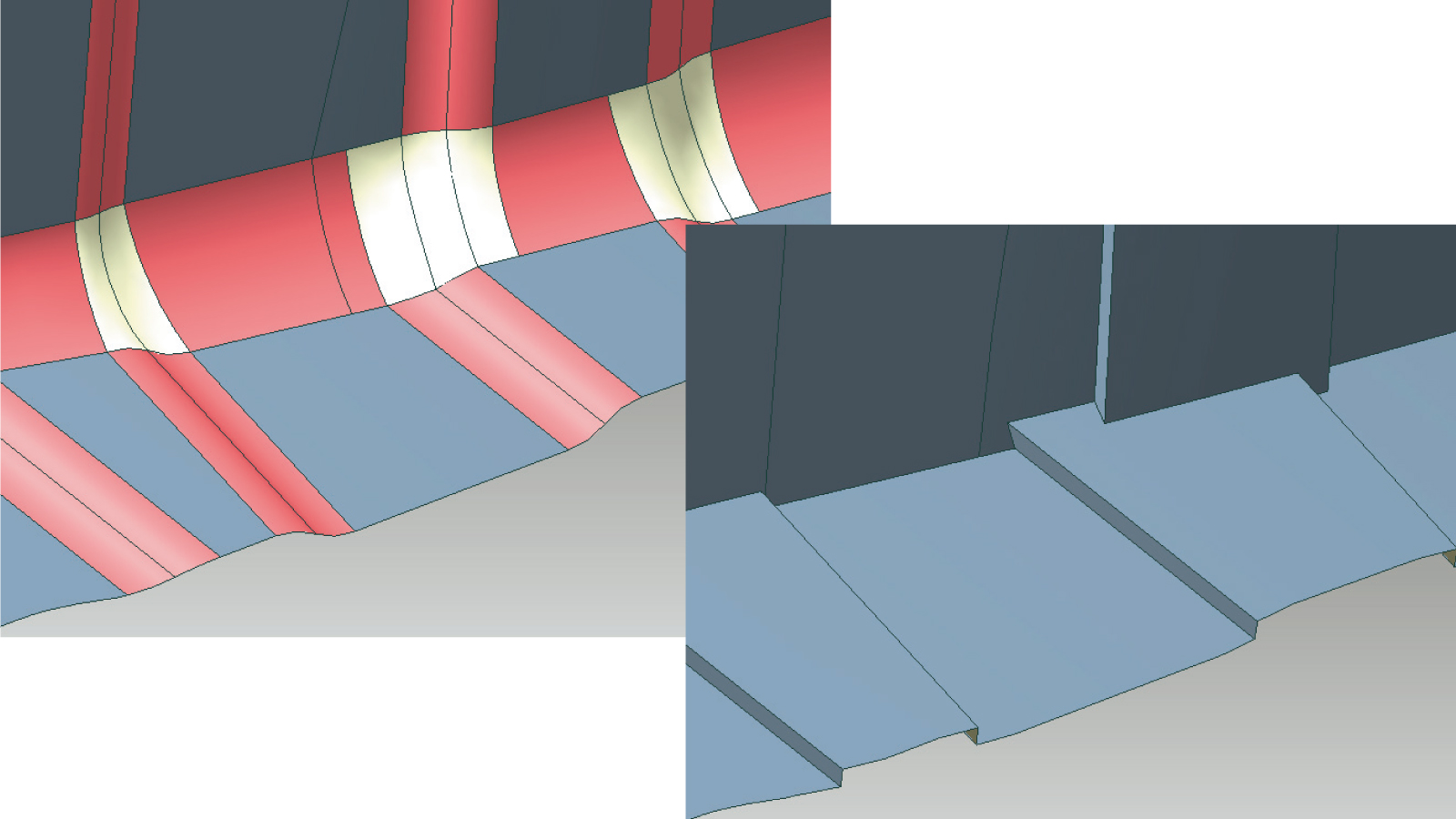

CADデータに作成履歴(フィーチャーツリー)が含まれていない場合でも、フィレットや面取りなどの特徴形状を認識し、削除します。

外形抽出・内部空間抽出

アセンブリーモデルを一体化した後、内部空間形状と開口部分を自動でふさぐことで、外観形状のみの軽量な1 ソリッドを作成します。内部空間形状のみを取り出すことも可能です。

パート間のすき間埋め

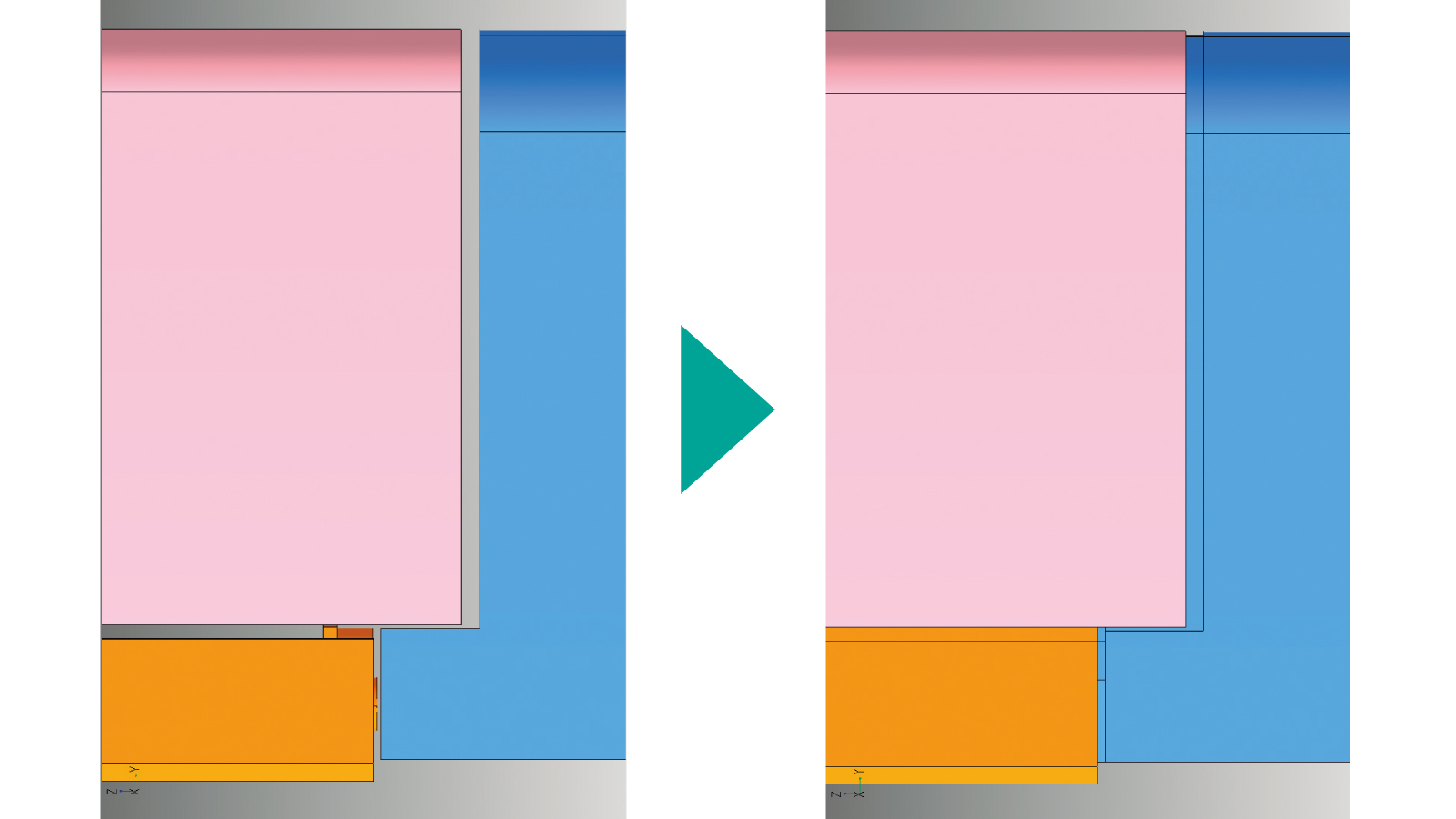

アセンブリーモデルに含まれる目視では確認できない微小なパート間のすき間を検出し、人が編集したように自然なかたちで埋めます。

活用シーン

形状簡略化機能は製造プロセスの中のさまざまなシーンで活用されています。

CAEの前処理

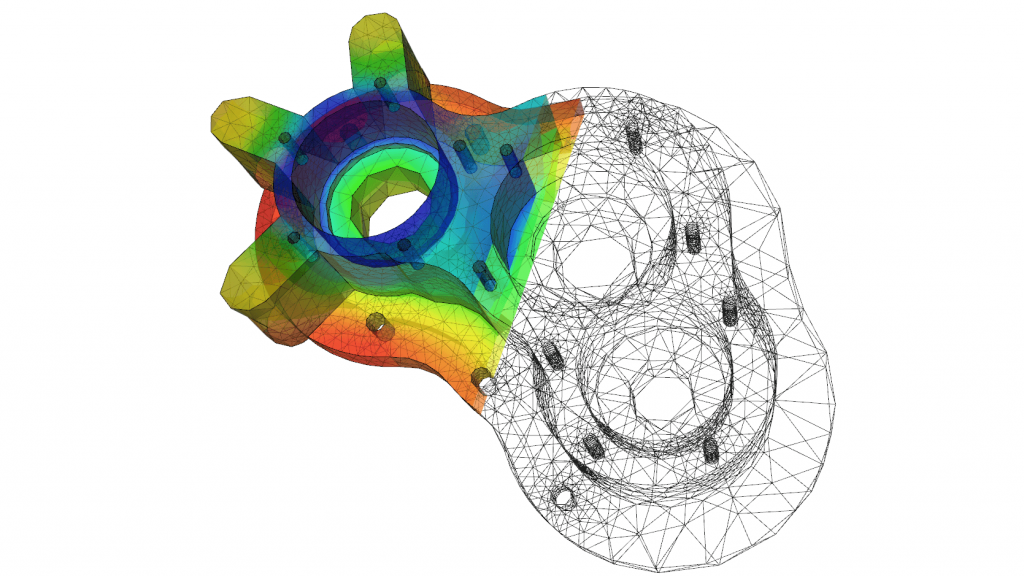

CADモデルのフィレットや面取りなどを削除することで、FEAなど解析用のメッシングの高速化を図ることができます。

金型設計の前処理

金型設計でテーパーを付ける際に不要なフィレットなどの形状を、CADモデルから簡単に削除することができます。

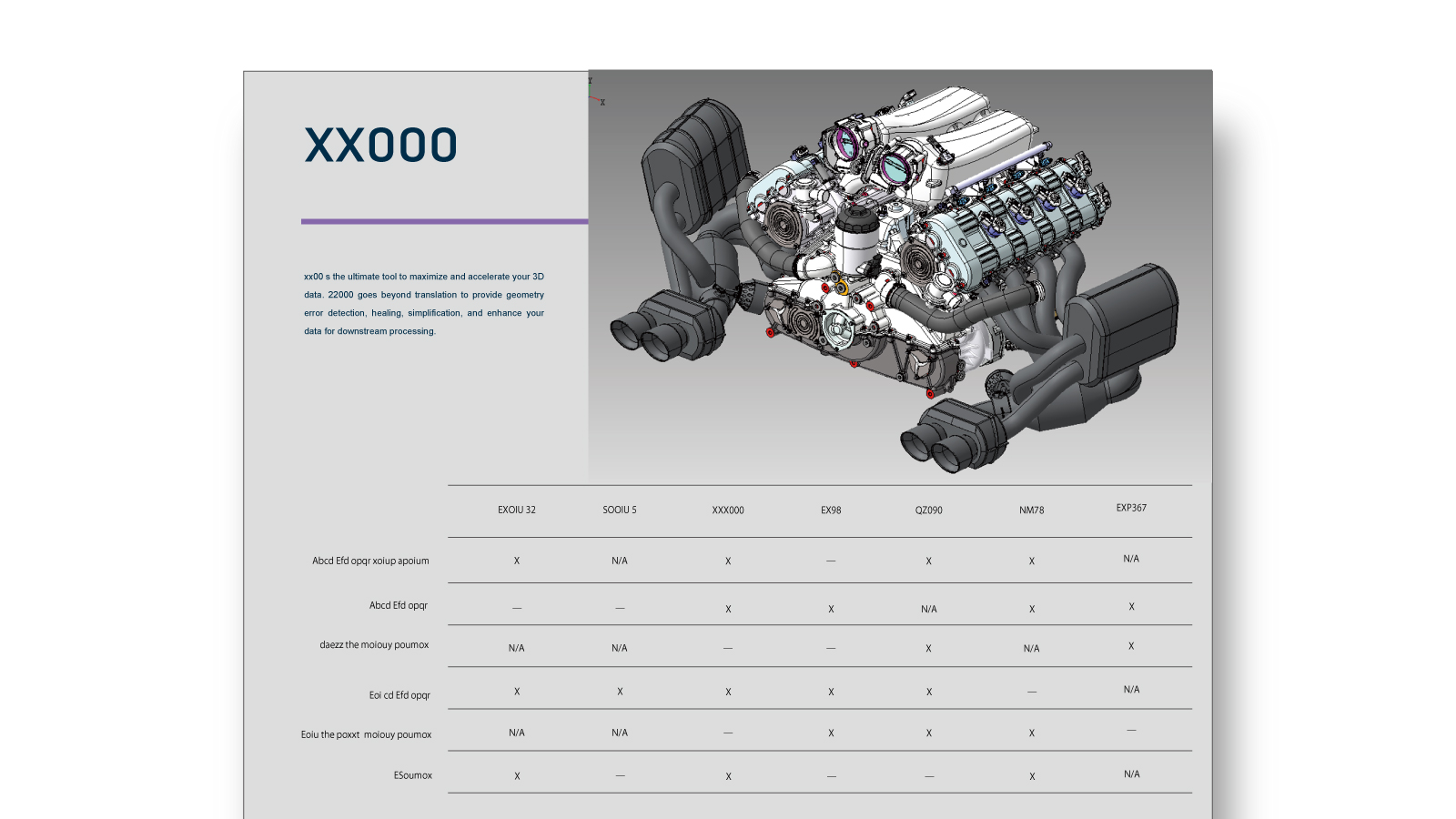

製品の簡易モデル・画像の作成

調達や販促用資料に使う簡易モデルや画像をCADモデルから作成することができます。

知的財産保護

後工程では必要のない形状をCADモデルから削除してからデータを共有することで、情報漏洩のリスクを軽減することができます。

他機能と組み合わせ
最適なデータ前処理プロセスを

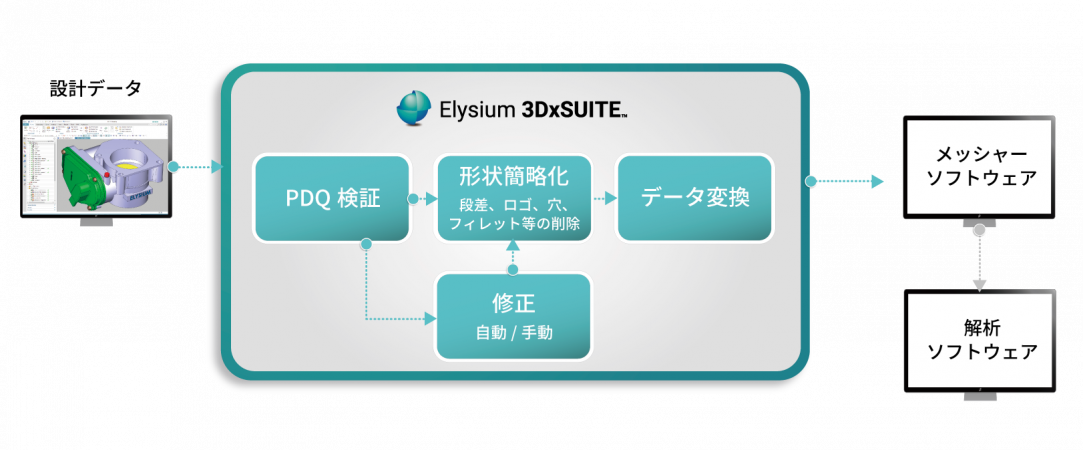

CADデータの形状簡略化は、エリジオンの3Dデータ活用プラットフォームElysium 3DxSUITEでご利用いただけます。

データ検証・修正やデータ変換機能と組み合わせれば、解析プロセス全体を効率化するハイレベルなシステムを構築することができます。
