iCAD SX データ変換・簡略化

こんな要望をお持ちではありませんか?

受け取ったiCADデータを編集したい

取引先からiCADデータを受け取っても開けないため、別のCAD形式に変換したい

iCADデータの形状をシンプルにしたい

シミュレーション用に形状を簡略化したり機密性の高い内部構造を消してから取引先にデータを渡したりしたい

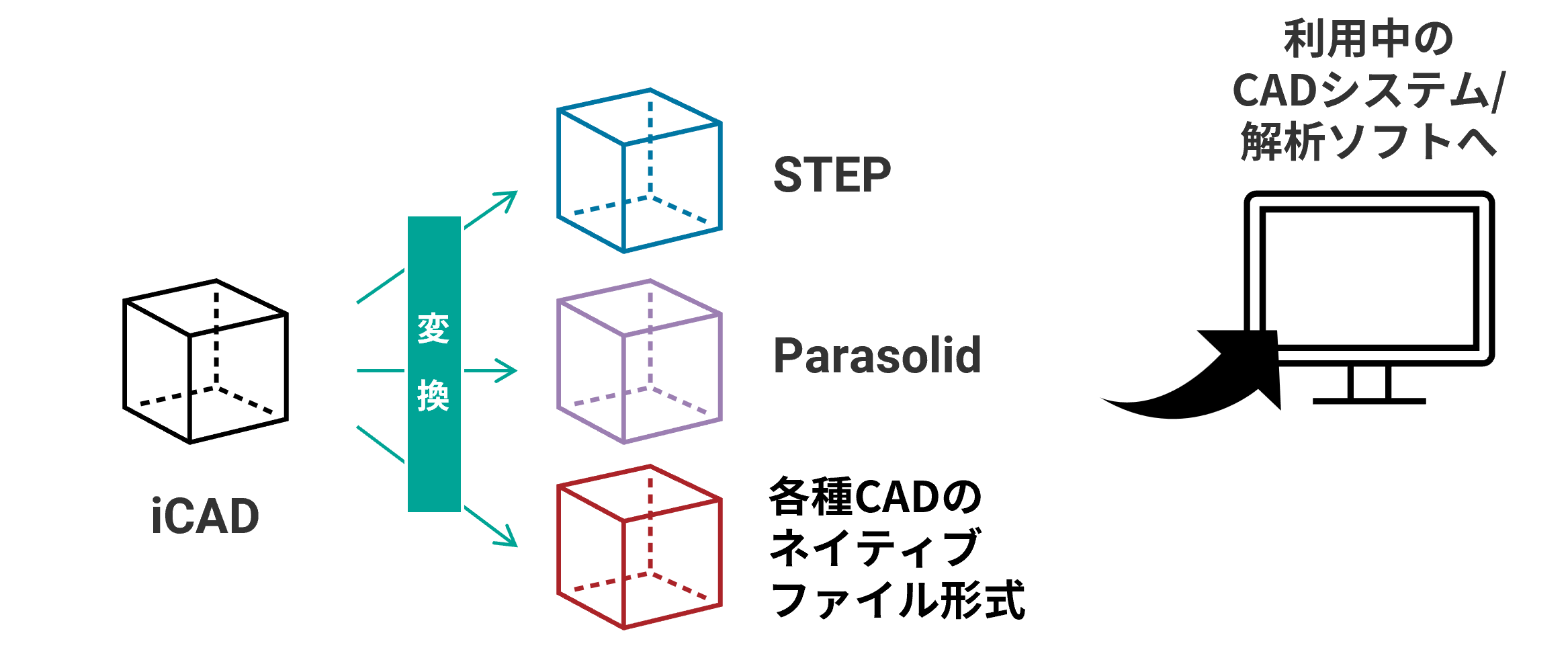

iCADデータを変換

エリジオンの3DxSUITEなら、iCADデータをさまざまなデータ形式に変換できます。ParasolidやSTEPなど中間フォーマットはもちろん、主要なCADシステム用のファイルへの変換も可能です。

高度な数学や長年の経験と実績に基づいた高精度なデータ変換をご提供します。

CADデータ変換機能の詳細を見る
こんな応用も

iCAD SX内に含まれる標準部品などの同一部品を共有化した上で変換することで、変換結果のファイルサイズの肥大化を抑制し、最適な状態で後工程のシステムに受け渡すことができます。

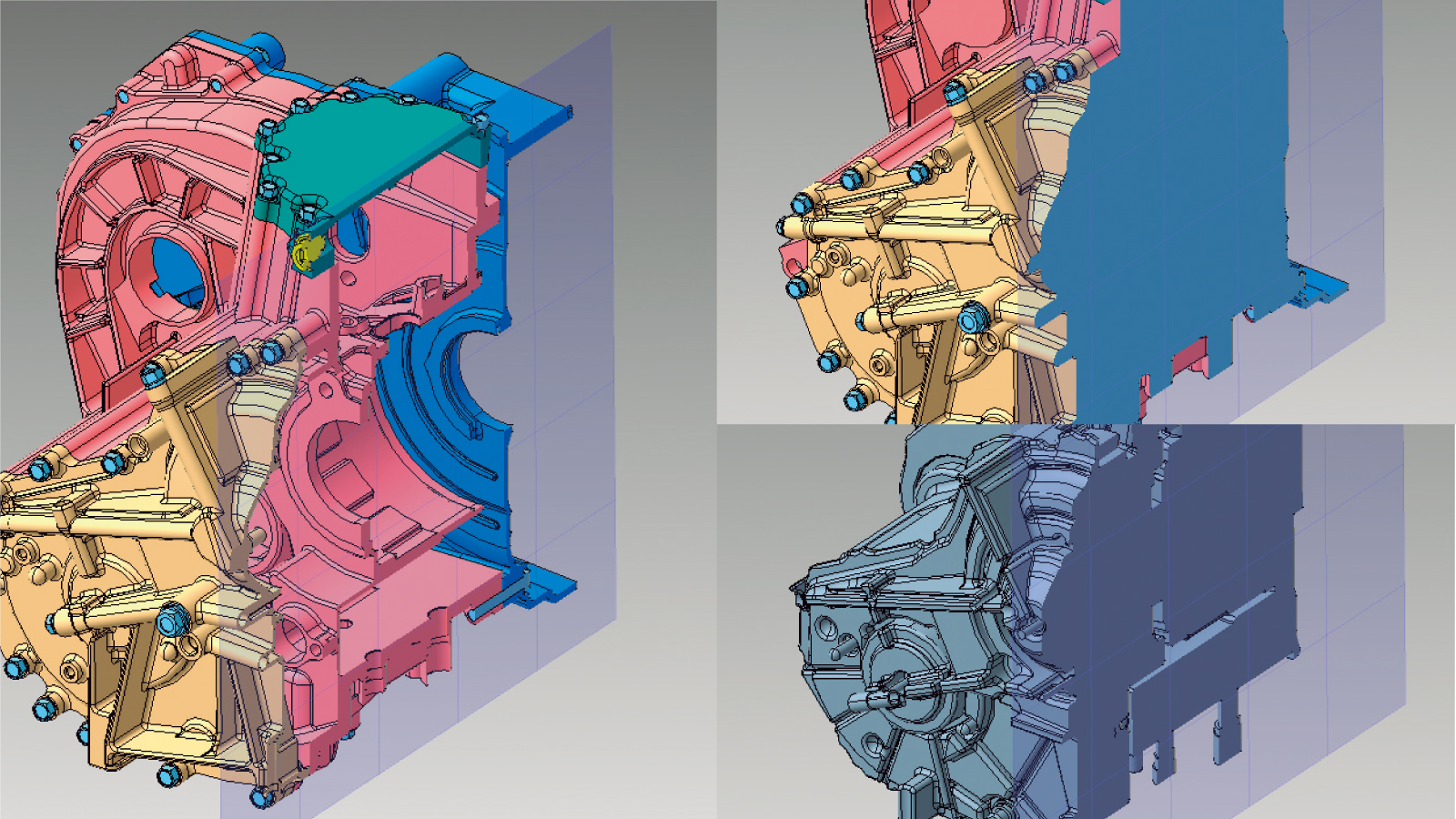

設備・装置の設計データを簡略化

iCAD SXで設計したデータを変換するだけでなく、自動で形状を簡略化したり外形だけを抽出したりする機能を組み合わせることができます。

ユースケース

  • 設備や装置の搬入出シミュレーションに使える容量の軽いデータを自動で作成
  • 取引先にデータを送る前に内部構造を削除した設計データを自動生成
形状簡略化や外形抽出機能の詳細を見る

選べる使い方

ファイルを選んで一つずつ処理する方法から、複数人で大量のデータ処理を行う方法まで、用途や規模に合ったシステムを導入いただけます。

iCADデータを選んで右クリック。メニューから変換や簡略化を指示するシンプルな操作

モデルを見ながら操作

デスクトップアプリでモデルを見ながら操作。簡略化も対話的に

Webベースで複数人が利用

ネットを経由して複数人が利用できるシステムを構築。たくさんのデータのバッチ処理も

点群とのシミュレーションも

大規模点群処理ソフトInfiPoints

iCADからSTEPやParasolidに変換したCADモデルは、エリジオンの点群処理ソフトInfiPointsに入力できます。

現場を3D計測した点群の中に設備・装置を浮かべ、周囲との干渉チェックによる搬入出ルートの検討などが行えます。

点群処理ソフトInfiPointsを見る

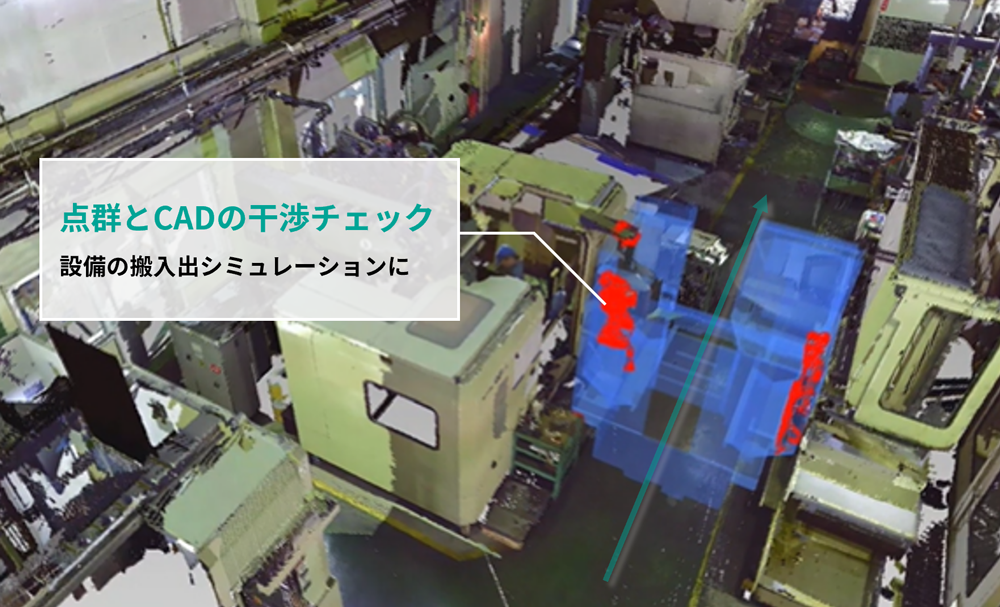

点群とCADの干渉チェック
