3D PDF 変換

エリジオンは主要なCADソフトウェアで作成したCADデータを3D PDF形式に変換するソリューションを提供しています。

3D PDFとは

PDFはISO 32000で国際標準化された電子文書ファイル形式です。

文書を共有したり閲覧したりするためのファイル形式として広く認知されているPDFは、文字や画像だけでなく3Dモデルを表示することもできます。

3D PDFを開く際にも特別なアプリケーションは必要なく、一般的に利用されているAcrobat Readerで内容を確認することができます。調達や営業など普段CADソフトウェアを扱わない部署にも製品情報をTDP(Technical Data Package)として手軽に共有することが可能です。

PDF Associationは、3D PDFの標準化を検討する国際的な組織です。

エリジオンはこのPDF Associationに参画し、3D PDFの技術面での発展と普及に貢献しています。

3D PDFをTDPに利用することで、プロセス間のコミュニケーションがスムーズになり、従来方法の非効率な問題を解消できます。

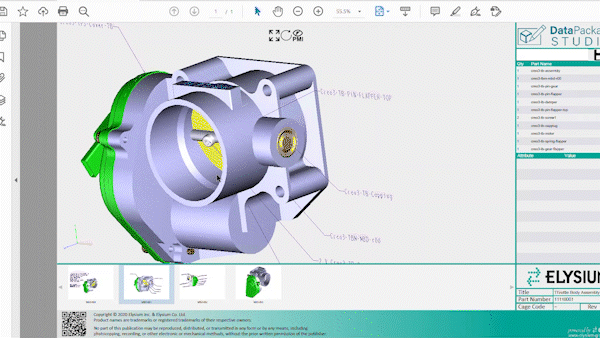

PDFならコーディングせず直観的にレポートのレイアウトをカスタマイズすることができます。3D CADモデルはもちろん、それ以外の製品情報も配置しTDPとして分かりやすいレポートファイルを作成することができます。

CADデータの変換は、エリジオンの3Dデータ活用プラットフォームElysium 3DxSUITEでご利用いただけます。

3DxSUITEでは、データ検証・修正やCAD比較などの機能と組み合わせながら、後工程とのデータ授受を最適化するプロセスを構築することが可能です。
