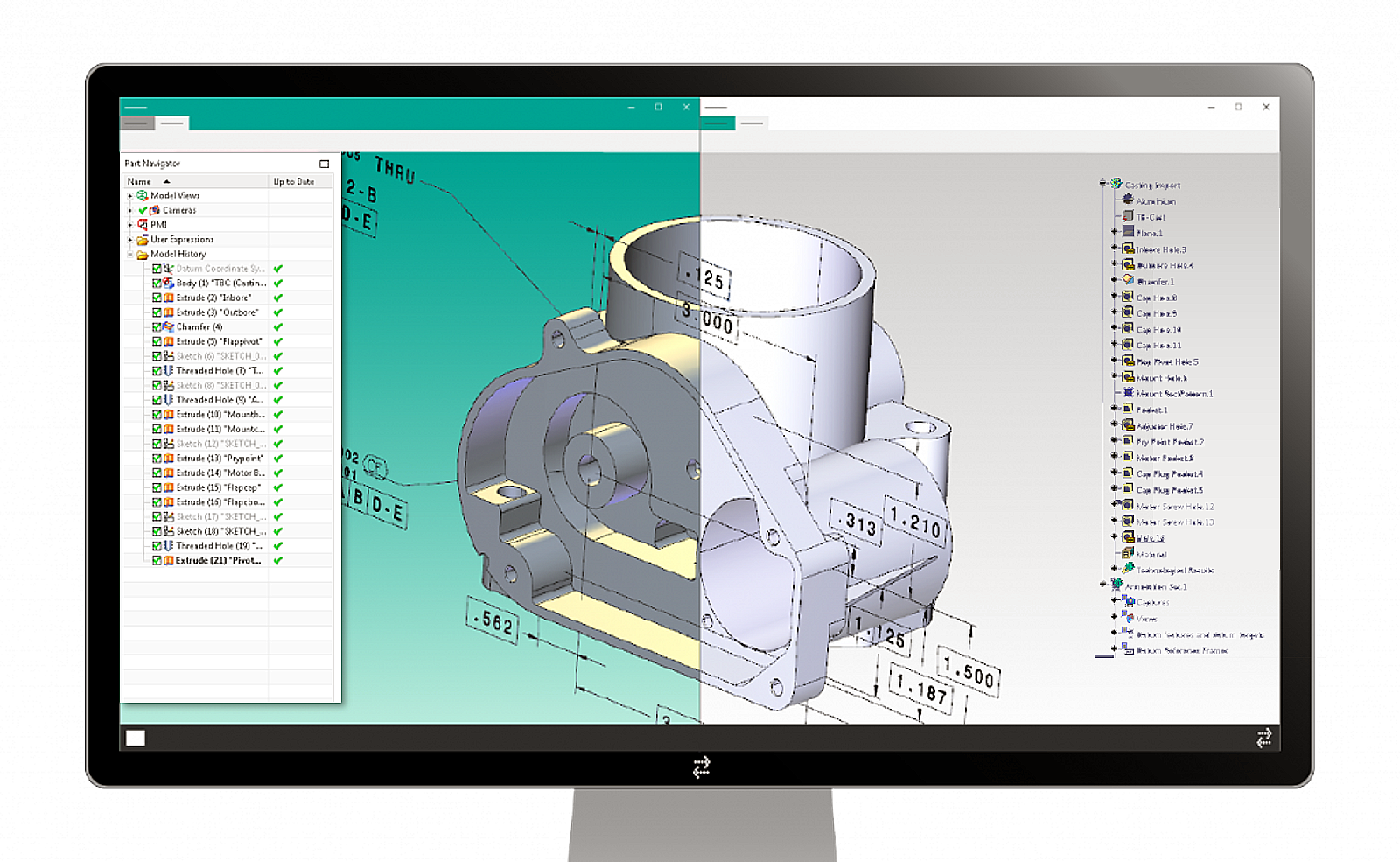

CADのフィーチャーや2D図面を変換。
CADfeatureは、3D CADデータのフィーチャーや2D図面との連想性を維持したまま変換を実行し、
お客さまの新しいCADシステムへの移行をサポートします。
CADデータの新しい変換
CADfeatureは3D CADデータのフィーチャーのほか、B-rep・2D図面・アセンブリー構造・PMI・属性情報などあらゆるCADの情報を変換します。
データ変換時に設計意図を継承する
多くのCADシステムでは別のファイル形式にデータを変換する際、フィーチャーが消滅してしまいます。そのため元の設計意図を継承しながら新しいCADで設計変更を行うことは非常に困難です。
CADfeatureでデータ変換を行えば、元CADでの設計手順の多くが新しいCADでも再現されるため、設計意図を確実に引き継いで新たな変更を加えることが可能です。
CADfeatureでのデータ変換後に維持される情報
- フィーチャー
- 連想性が維持された2D図面
- アセンブリー構造
- PMI・属性情報
製品の詳細は弊社コンサルティングチームにお問い合わせください。
特長
豊富な経験
エリジオンは長年にわたり、数多くの企業のマイグレーション・プロジェクトをサポートしてきました。経験に基づいた最適なソリューションをCADfeatureで提供します。
インテリジェント
変換済みのパートを除外してデータ変換を行ったり、変換結果をチェックしたりできる機能が盛り込まれています。高度なデータ処理の自動化により工数の削減を実現します。
効率性
並列処理技術により、効率的にリソースを割り当てながらデータを変換します。そのため大規模なマイグレーション・プロジェクトでもスムーズにデータ処理を完了させられます。
機能

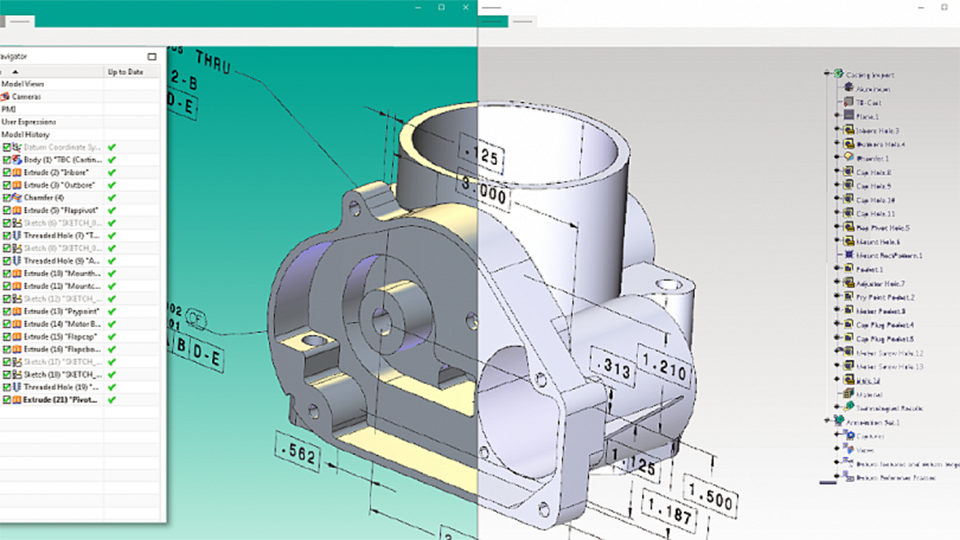

フィーチャー変換
新CADシステムで使えるデータに。元CADシステムのフィーチャーやその設計履歴を変換します。

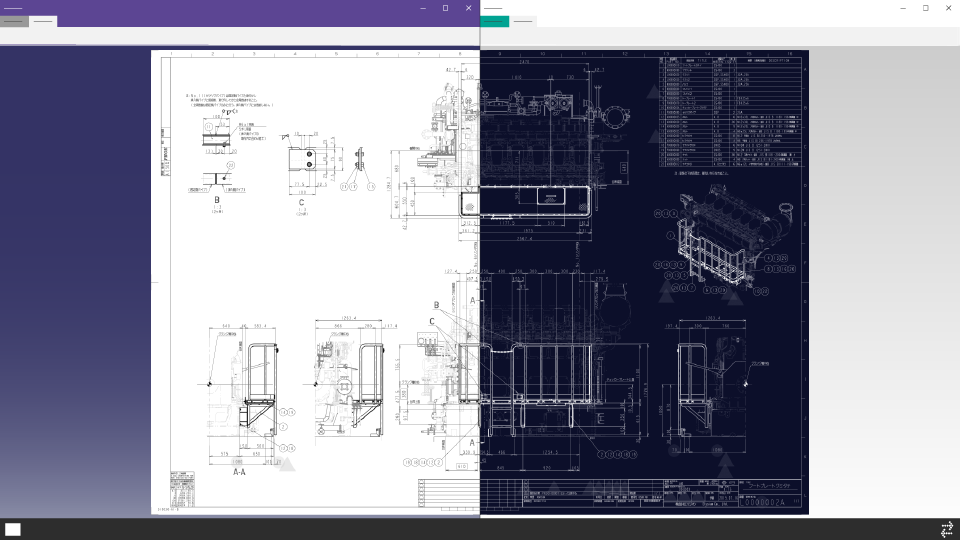

2D図面連想性変換
3Dモデルと連想性を持った2D図面のマイグレーション。3Dパートやアセンブリーの変更が行われた際に、2D図面上のビュー・注記・寸法が連動して変更されます。

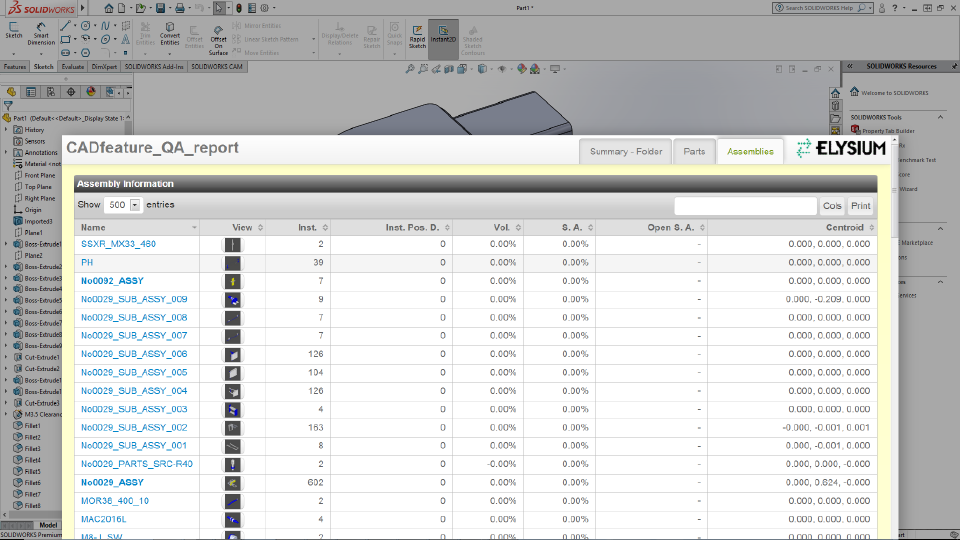

品質保証レポート
品質保証レポートにはパートやアセンブリーのマスプロパティ(体積、表面積、重心位置、最大誤差)なども表示され、正しく変換されたかを確認することができます。

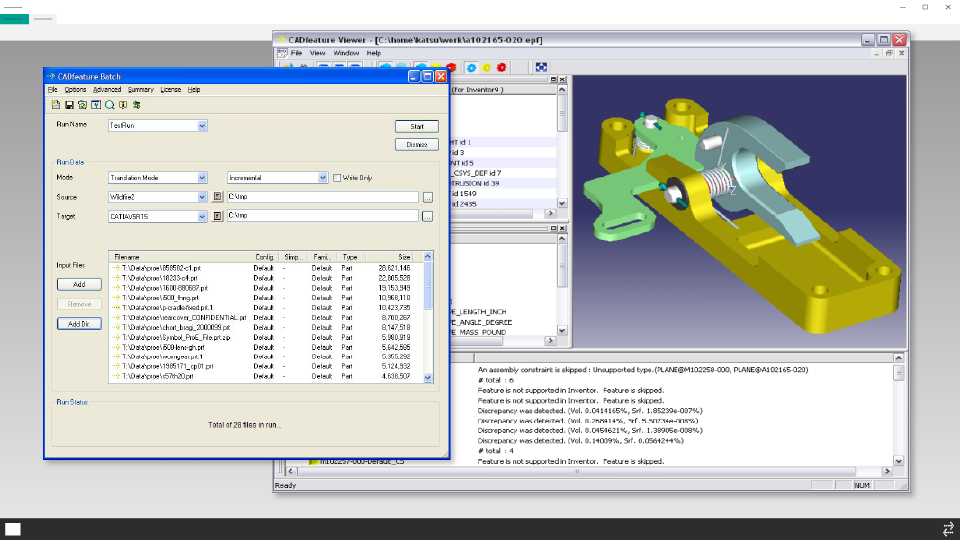

バッチ処理
一つ一つ手作業でファイルを指定することなく、効率的に変換を行うことができます。
導入事例

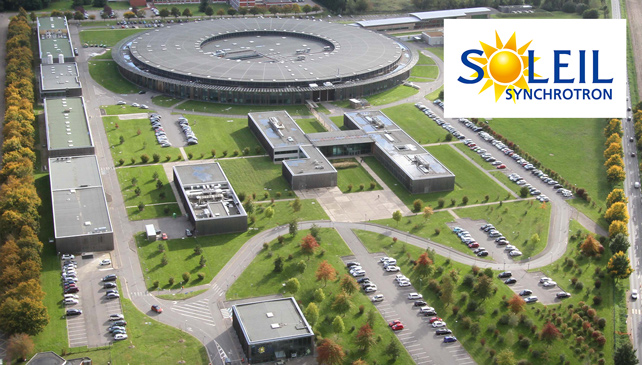

仏Synchrotron SOLEIL
With Elysium’s Migration Expertise, Synchrotron SOLEIL Moves Up to a New CAD & PLM Environment
サポートCAD
| CAD | 対応バージョン |
| CATIA V5 | R23, R25(V5-6R2015) – R33(V5-6R2023) |
| NX | NX 1847 Series – NX 2306 Series |
| Creo Parametric | 3.0 – 9.0 (*) |
| Creo Elements/Direct | 18.1 – 20.6 |
| SOLIDWORKS | 2018 – 2023 |
| Autodesk Inventor | 2019 – 2023 |
| Solid Edge | 2019 – 2023 |
