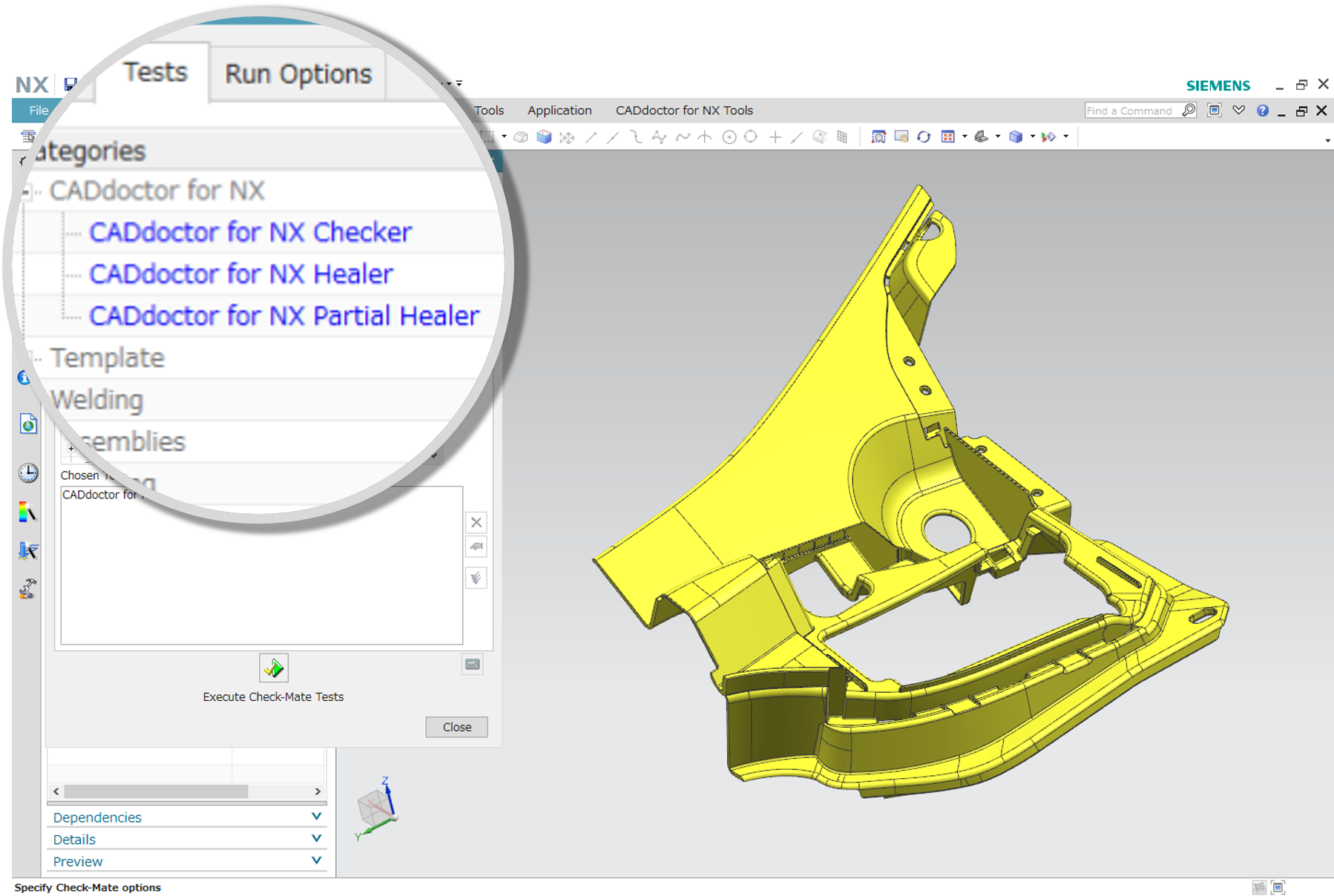

The power of CADdoctor built into NX
ハイエンド3D CADソフトウェアNX上で、CADdoctorと同等のPDQ検証・修正を実現します。
NX 統合型 PDQ 検証・修正ツールで企業間のデータ受け渡しをスムーズに
日産自動車様のNXデータのPDQ検証・修正に対応
PDQ運用に必要なすべての作業をこれ一つで
CADdoctor for NX 検証項目
No | 項目名 | No. | 項目名 |
1 | 微小曲線/セグメント(曲線) | 14 | 曲線の自己干渉 |
2 | 全体的に狭いフェース | 15 | 重複フェース |
3 | 過度な共有エッジ | 16 | 微小曲面/サーフェスパッチ (曲面) |
4 | エッジループの向き | 17 | 狭い曲面/サーフェスパッチ (曲面) |
5 | エッジとベース曲面の隙間 | 18 | 縮退した曲面/サーフェスパッチ (曲面) |
6 | フェース間の隙間 | 19 | 微小フェース |
7 | 曲線間の隙間 | 20 | 微小ソリッド |
8 | エッジループの自己干渉 | 21 | 曲面の隣接辺の最小角度 |
9 | 曲面の自己干渉 | 22 | 頂点とベース曲面の隙間 |
10 | セグメント間の折れ | 23 | エッジループ間の干渉 |
11 | サーフェスパッチ間の折れ | 24 | フェース間の鋭い角度 |
12 | 微小曲線/セグメント(セグメント) | 25 | 未使用のエッジ |
13 | 狭い曲面/サーフェスパッチ(パッチ) | 26 | 内部空洞のあるソリッド |
3DxSUITE (CADdoctor)と同じ

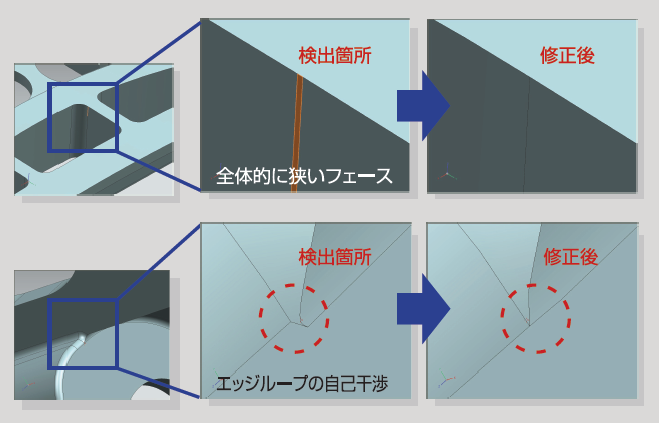

修正プログラムを実行
- データ修正機能もNX上から実行
- 3DxSUITE(CADdoctor)と同じ修正プログラムで品質の高いNXデータを作成可能
- モデル全体を修正する「全修正機能」と、不具合箇所のみを修正する「部分修正機能」を搭載
独自の中間ファイルを介して他製品との連携も
- ENF(エリジオン中間ファイル:Elysium Neutral File)を介して3DxSUITEとの連携が実現
