3D×DXで、ものづくりにイノベーションを
3DxSUITE(スリーディースイート)は、3次元データの変換・検証・修正・比較・簡略化など
デジタルエンジニアリングに必要なデータの最適化を総合的にサポートします。
3Dデータ活用のための多彩な機能を搭載
高度なものづくりを実現するには、必要な情報が会社間・部署間・プロセス間でシームレスに受け渡され、複数のシステムが連動する環境が不可欠です。
3DxSUITEは、そうしたインターオペラビリティー(相互運用性)を実現するための多様な3次元データ変換・最適化機能を備えています。
特長
モジュール性
70以上のアダプター・オプティマイザー・ユーティリティツールから組み合わせ可能
拡張性
PC操作による個別処理から、大人数が利用する自動処理システム構築まで対応
利便性/モバイル性
設計・製造プロセスを円滑に進めるための各種3Dデータ作成をサポート
3Dデータ変換だけにとどまらない
―必要な機能を自由に組み合わせる
3DxSUITEでは、お客さまが自社の課題やニーズに合わせて必要な3Dデータ処理機能を自由にピックアップし、独自のソリューションを構築することができます。
例えば最初はCADデータ変換機能を導入し、その後より複雑なデータ処理を実装していくといったデジタルエンジニアリングの拡張を、3DxSUITEなら着実に進めていくことができます。
3Dデータを使った本当のデジタル化を
3D CADが製品設計にとどまらずプロダクトライフサイクル全体で活用されるようになり、それに伴ってあらゆる情報がCADデータ内で定義されるようになっています。
ものづくりのデジタルトランスフォーメーションを実現するには、ユーザーがツールの違いを意識することなく、これらの情報を自由に活用できる環境が必要です。しかし現状では、多くの場面で”デジタル化のための手作業”が発生しており、本来のデジタルエンジニアリングが実現できていません。
3DxSUITEはCADデータの高度な活用を実現し、人手を介さない、本当の意味でのデジタル化をサポートします。
ブログサイト Elysium Solutions
3Dデータの変換・検証・形状簡略化・比較など、エリジオンが提供するソリューションを使ったものづくりDXの取り組み事例をご覧ください。
主な機能

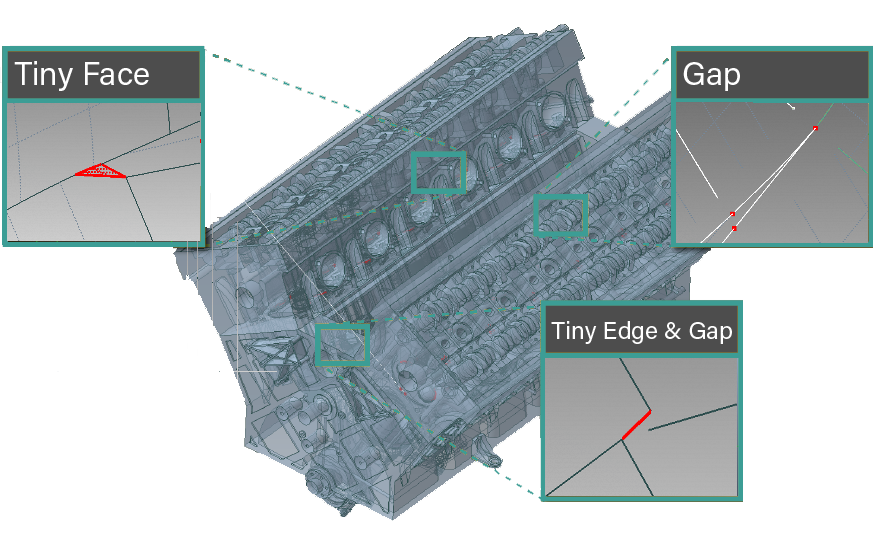

PDQ検証
ISO、SASIG、JAMA、JAPIAなどの業界団体が定める品質基準をもとに、あらゆるファイル形式のCADデータのPDQ(Product Data Quality)を検証し不具合を見つけます。

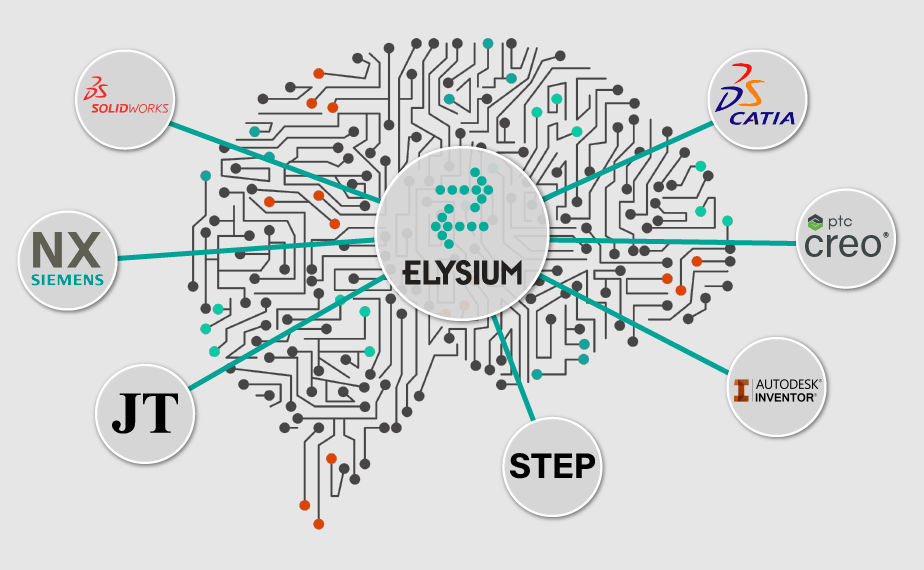

データ変換
エリジオンが誇る数学力とCADデータ変換に関する35年以上の経験をもとに3D CADの高精度な変換を実現し、あらゆるCADシステム間をつなぎます。
PC一つから大規模なシステム構築まで
―あらゆる用途に対応
さまざまなスタイルで3DxSUITEをご利用いただけます。
- ローカル環境のデスクトップアプリケーション
- 大量のデータをバッチ処理するシステム
- 複数のユーザーが利用するWebベースのアプリケーション
お客さまのシナリオにマッチする構成を選んでいただけます。
ものづくりに携わるすべての人へ
業界や産業に関わらずデジタルトランスフォーメーションの必要性が高まっています。その中で、エンジニアリングやサプライチェーンのプロセスを最適化するためにより高度な3Dデータの活用が求められています。
3DxSUITEは、3Dで製品設計・製造を行うすべてのお客さまの業務効率化を後押しします。
活用シーン

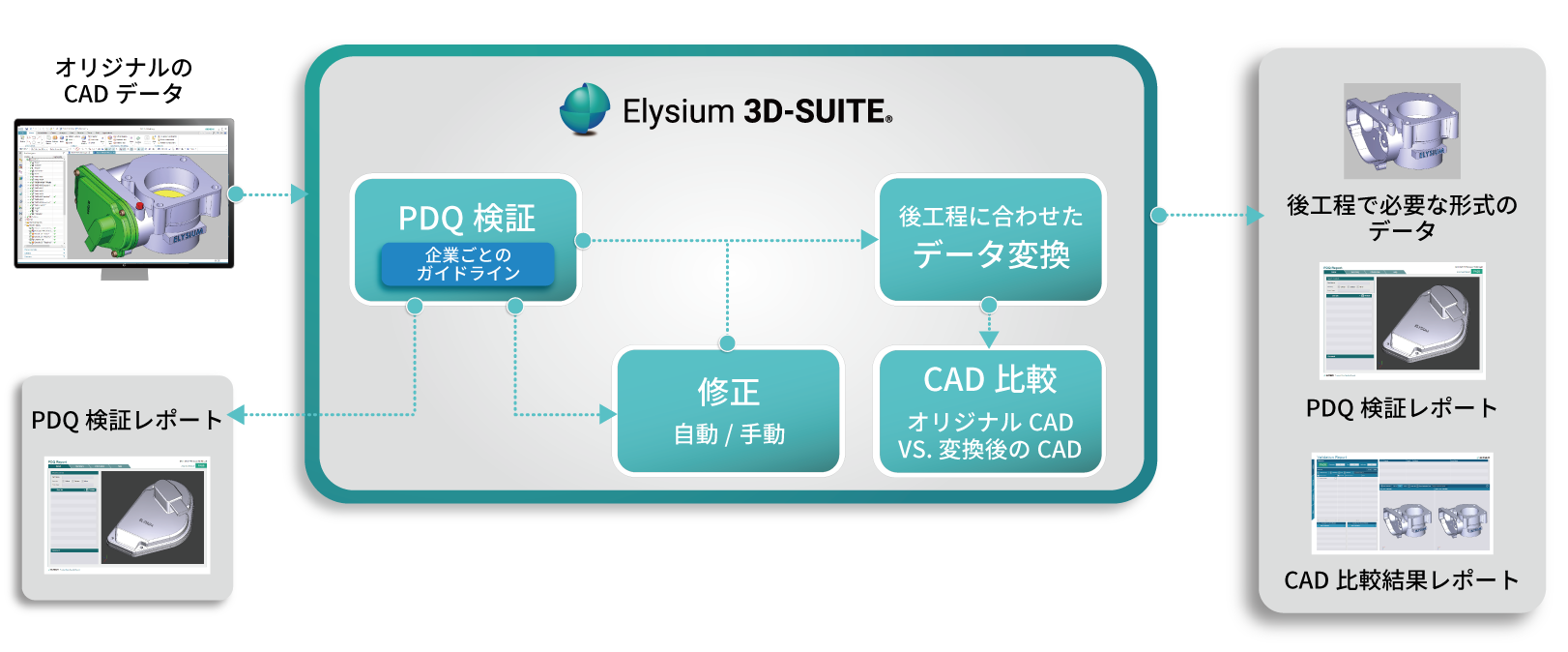

設計・製造部門間のデータ授受
3DxSUITEはCADデータの複雑なデータ授受を実現します。
企業ごとに異なる独自の基準にもとづく検証によってデータ品質を上げ、設計部門から製造部門へ、またサプライヤへ、異なるフォーマットに変換してデータの受け渡しを行います。
単にデータを変換することにとどまらず、パートの名前をルールに則り置き換えするなどきめ細かいデータ処理を実行します。

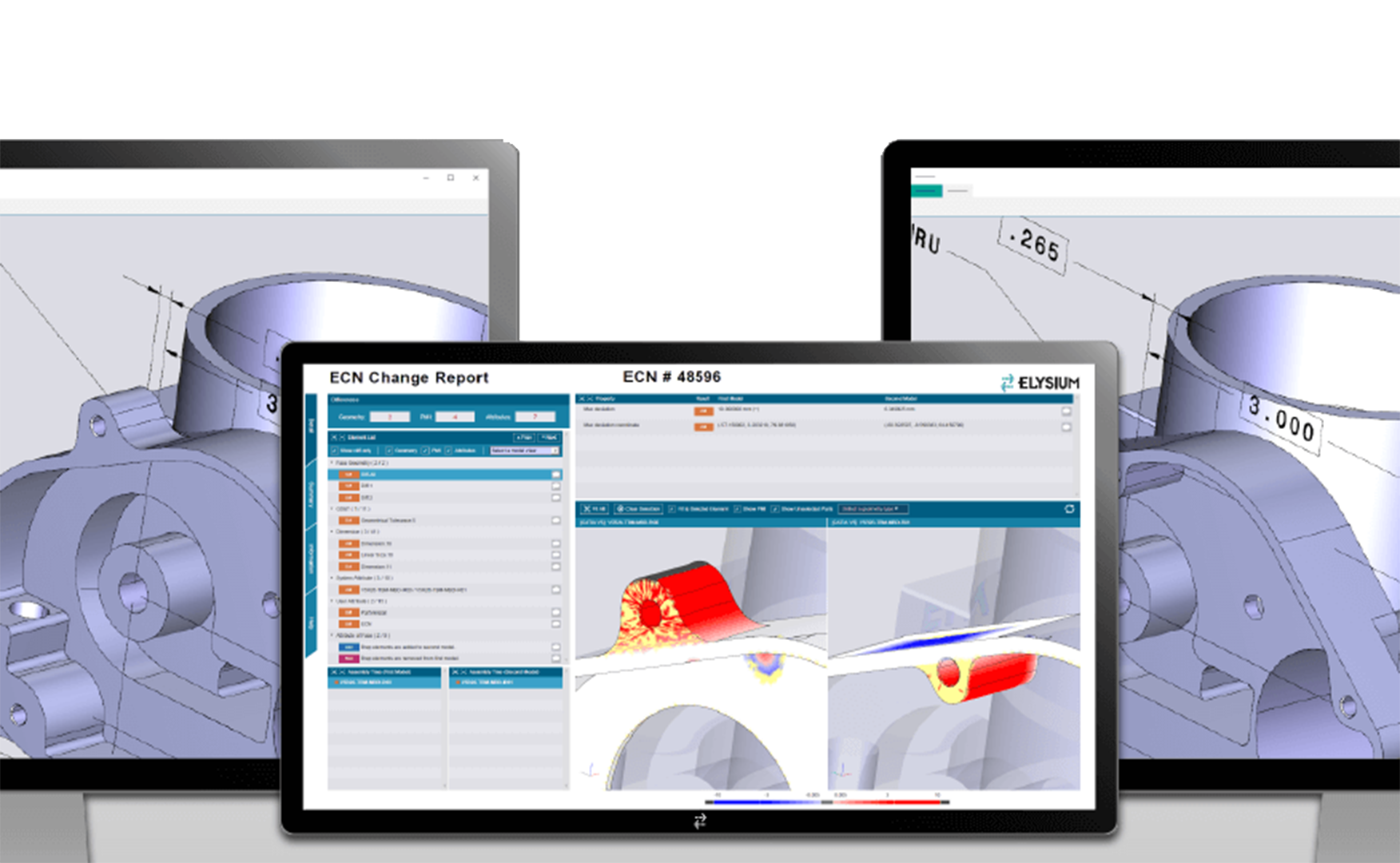

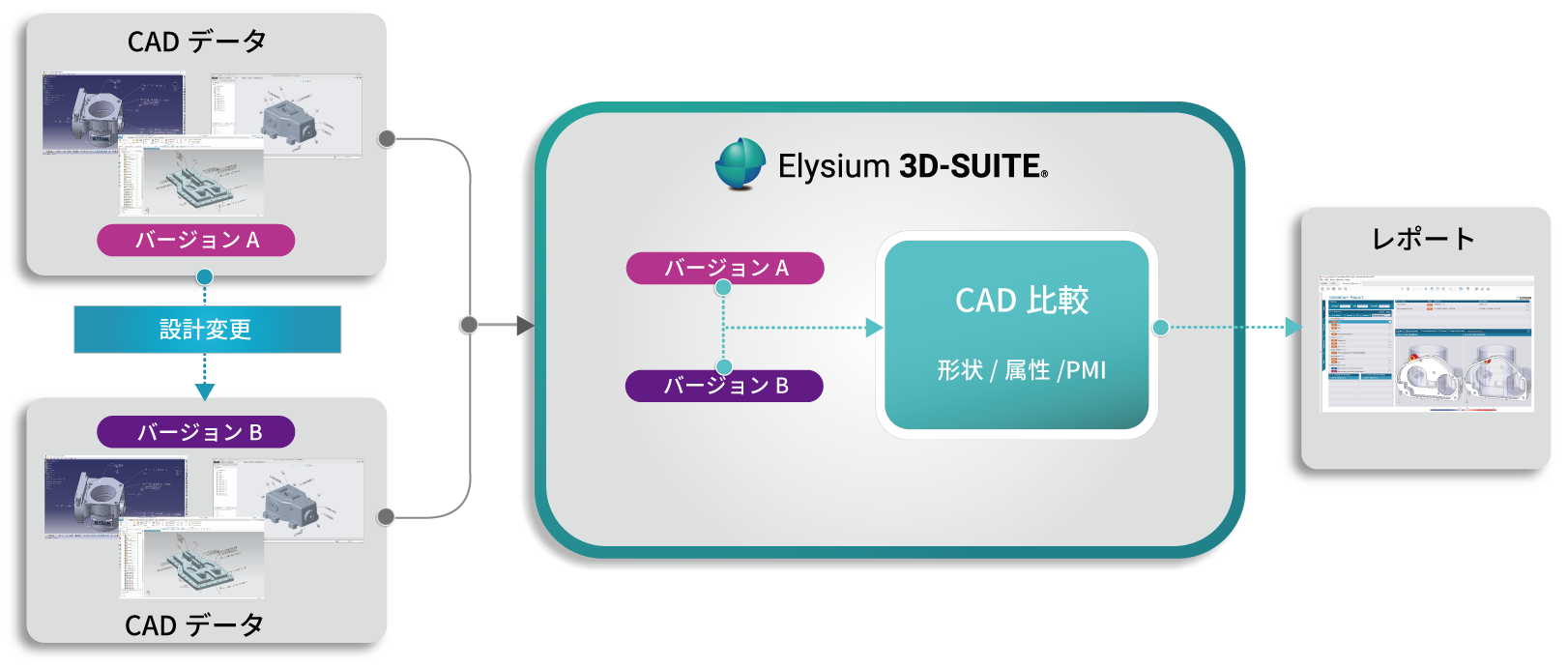

設計変更箇所の確認
3DxSUITEは設計部門と他部署の間での設計変更に関するコミュニケーションを効率化します。
設計変更前後のデータの差異を自動検出し、見やすいレポートとして出力。
目視や手作業での変更箇所の確認にかかる時間や負担を大幅に軽減し、比較精度の向上も実現します。

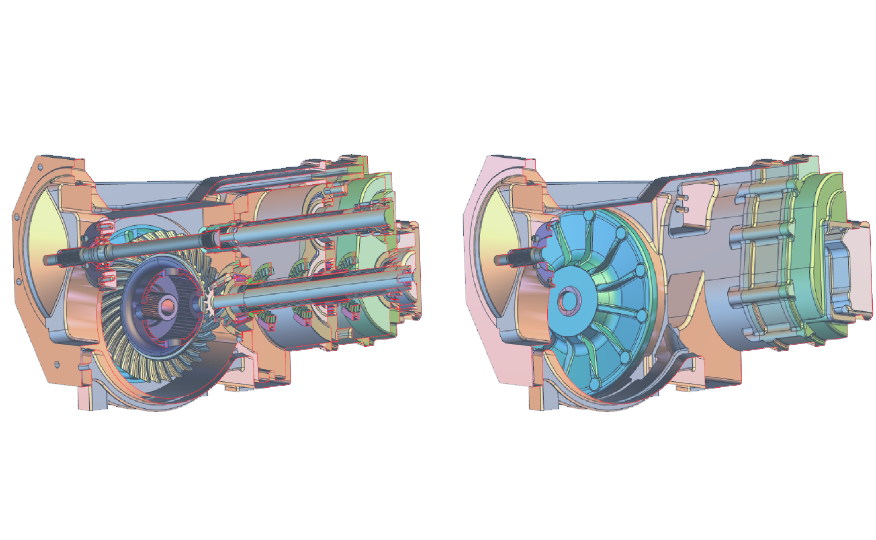

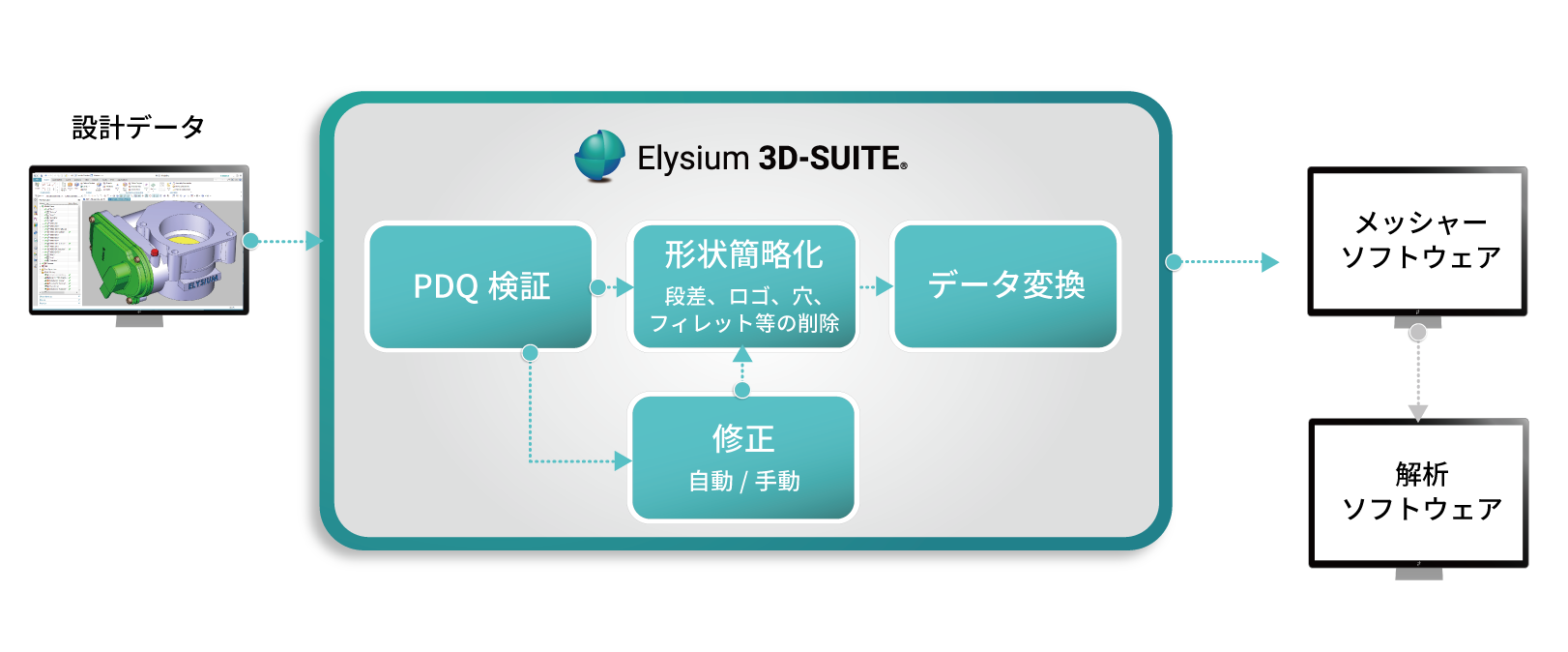

解析用のデータ前処理
3DxSUITEでは高精度な解析用データを効率的に作成することができます。
設計データを解析にそのまま流用すると、結果が出るまでに時間が掛かったり、結果自体が思わしくなかったりするといった現象がしばしば発生します。3DxSUITEでは、システム間で異なる位相や数学表現、トレランスなどを補正したり、解析目的によっては不要となる段差やロゴ、穴やフィレットなどの微小形状を手間をかけずに削除したりできるため、解析プロセス全体の効率化を実現できます。

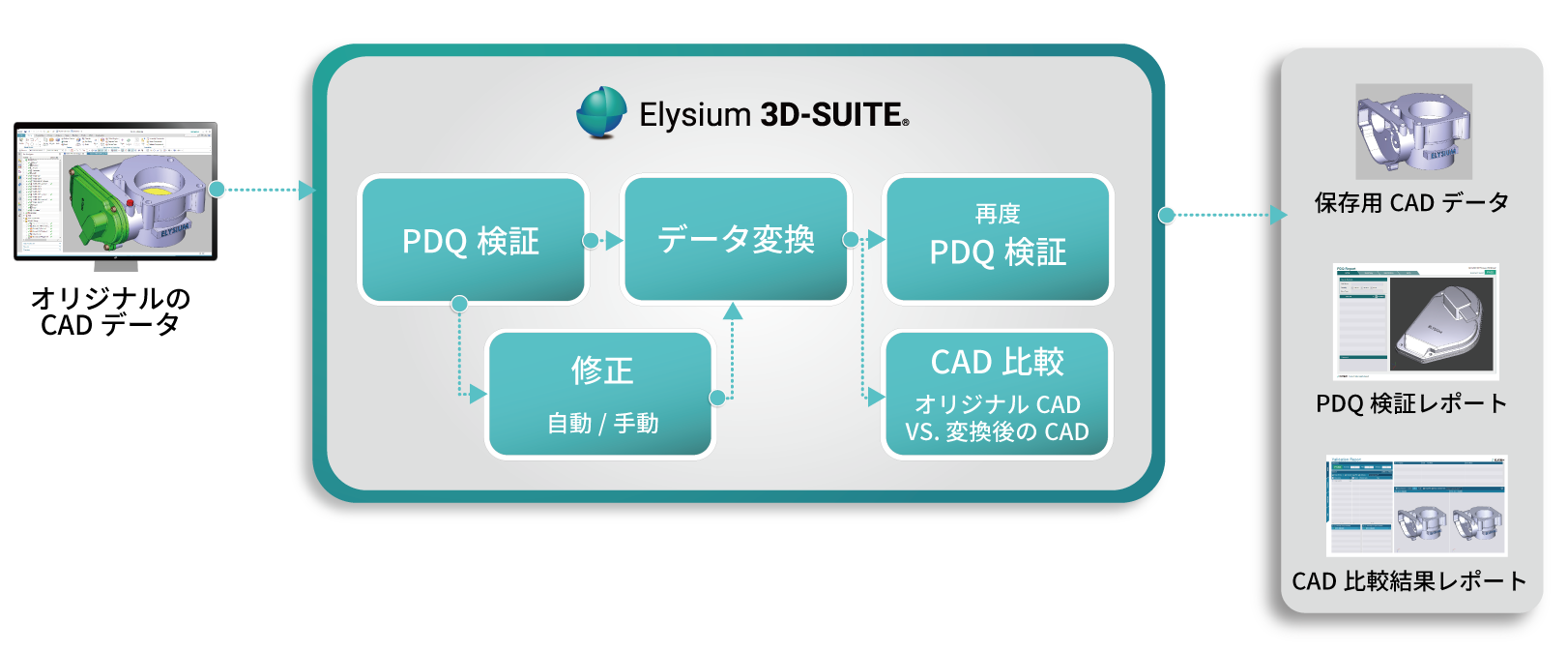

データの長期保存
将来のために3D CADデータを長期にわたって保存することが必要になっています。
3DxSUITEは、保存用のデータの品質をチェックし修正するだけでなく、オリジナルのCADデータと内容が一致していることを保証する役割を果たします。
メディアライブラリー

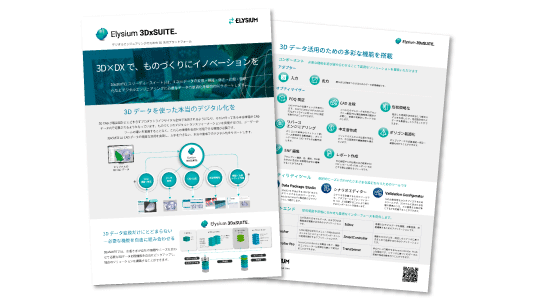

カタログ/リーフレット
概要と製品構成 | Elysium 3DxSUITE
3D CAD データ品質検証・修正 | Elysium 3DxSUITE
CADデータ変換 | Elysium 3DxSUITE
DFX Analyzer / DFM | Elysium 3DxSUITE
3D CAD比較 | Elysium 3DxSUITE
2D図面比較 | Elysium 3DxSUITE
形状簡略化・外形抽出 | Elysium 3DxSUITE
活用シーン | Elysium 3DxSUITE
ライセンスタイプ | Elysium 3DxSUITE
動画
ニーズに合わせて選べる各フロントエンドの操作イメージ
CADモデルを一つずつ確認しながら操作
Editor
CADの画面からそのまま操作
SmartLauncher (組込型)
ファイルの右クリックから処理実行
SmartLauncher (独立型)
複数ファイルをまとめて処理
SmartController
負荷分散でスピーディーにデータ処理
SmartController Pro
Webベースのシステム構築に
TransServer
設定時に便利なツール
直観的にデータ処理のプロセスを描く
シナリオエディター
製品構成/仕様
3DxSUITEはアダプター・オプティマイザー・フロントエンド・ユーティリティツールから構成されています。
必要な機能を選び組み合わせることで最適なソリューションを構築いただけます。
