3D CADデータ変換
マルチCADのキーテクノロジー
エリジオンは3D CADデータの形状だけでなく属性などさまざまな情報を正確に変換し、
異なるCAD間の完璧なデータ授受をサポートします。
数学に基づく正確な変換
CADデータを高精度で変換するには、CADソフトウェアやファイル形式ごとに異なる特性を根本から理解する必要があります。エリジオンは主要なCADや中間フォーマットの特性を熟知し、高度な数学力を用いたデータ変換機能を提供します。
継続的なアップデート
エリジオンは主要なファイル形式を継続的にサポートし、アップデートには迅速に対応します。
形状+アルファ
精度0.001mmレベルの高度な形状変換のほか、色・属性・アセンブリ構造などさまざまな情報を変換します
自動化/スケジューリング
PLMシステムに組み込み、指定した時間帯にデータの一括変換を実行できます
公式CAD API
特別なパートナーシップ契約に基づく公式APIを活用し高精度な変換を提供します
CADの特性を熟知
エリジオンは、元データのファイル形式と変換後のファイル形式のそれぞれの仕様や差異を完全に把握することで、完璧な3Dデータ変換を可能にしました。
変換時の代表的なデータ補正箇所

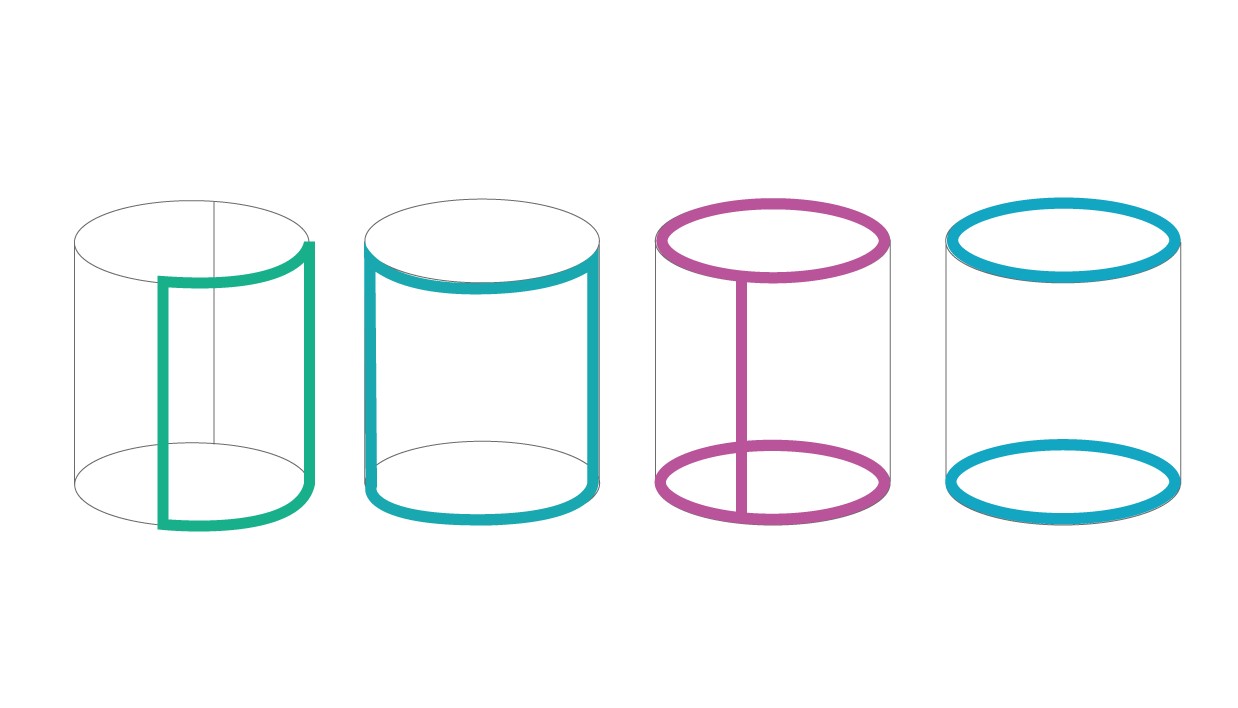

- 各CADの位相の違い

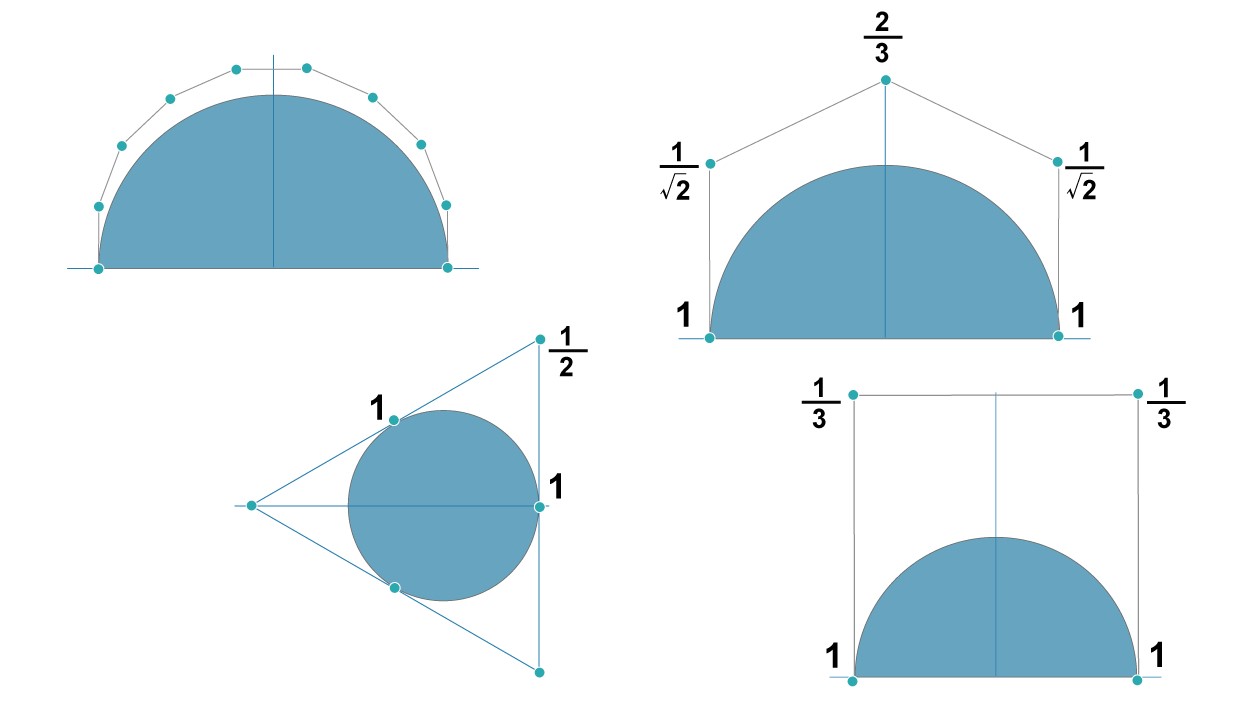

- 各要素の数学表現の違い

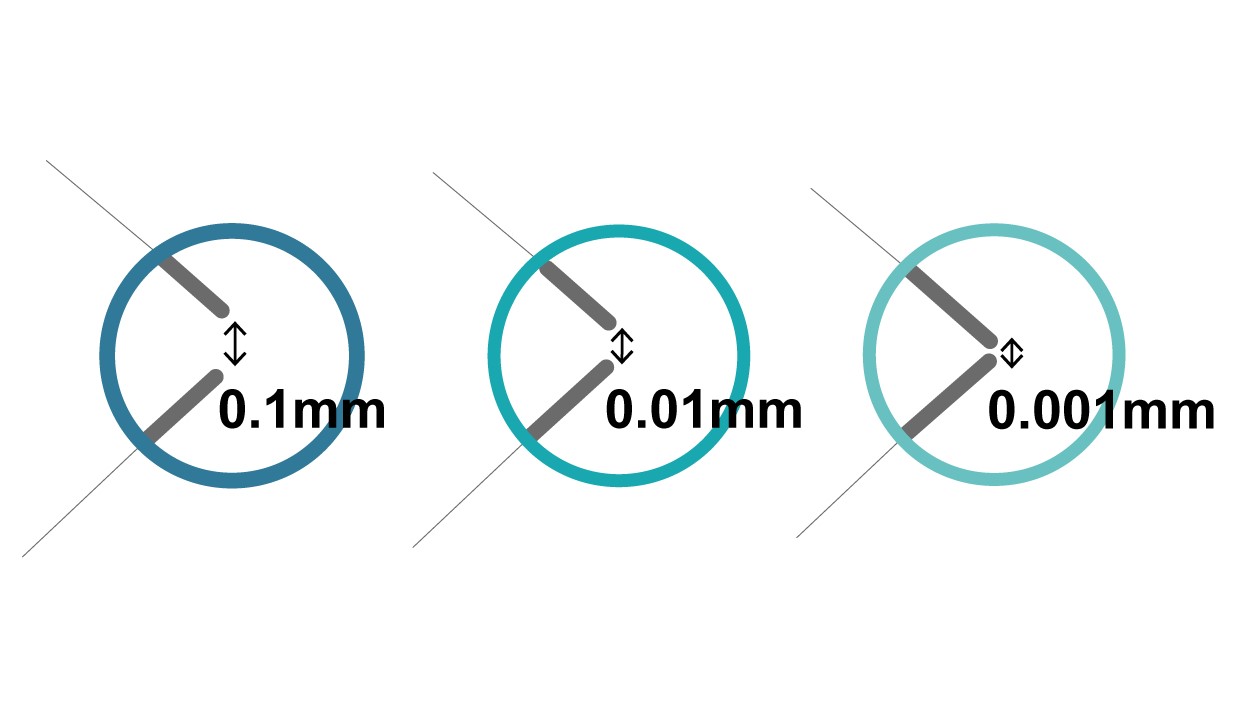

- 精度(許容誤差)の違い
- 不正な形状
エリジオンの変換技術の特長

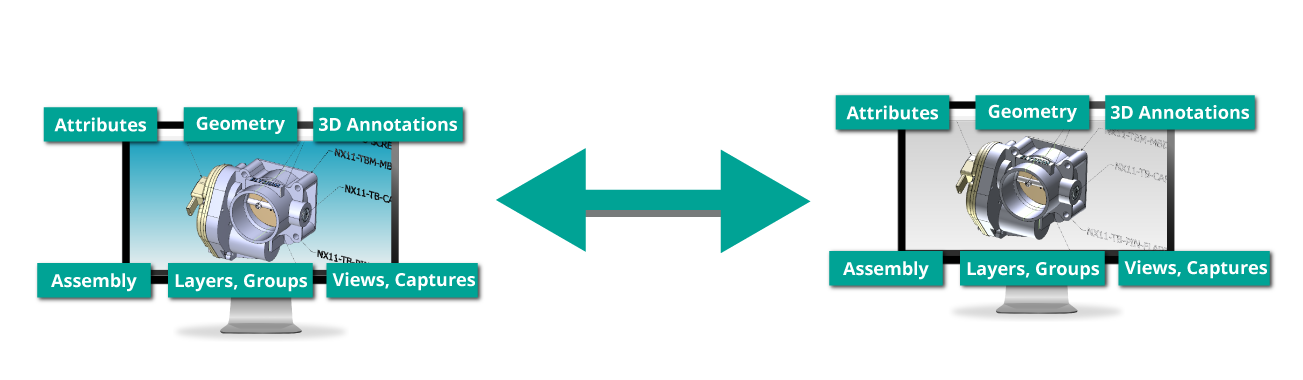

エリジオンはCAD開発元から提供された公式CAD APIを利用することで、3D CADデータの形状・属性・PMIなどを忠実に変換します。変換時には、形状の不具合を検出して自動修正することでデータの価値を高め、ものづくりのライフサイクル全体の効率化を実現します。
また、ニーズに合わせた柔軟な編集とマッピングができる機能も備えています。
カスタマイズした見やすい3D PDFに変換結果を集約するなどして、3Dデータを元にした高度な情報共有体制を整備することも可能です。
選べる使い方
CAD変換のもっともシンプルな操作
変換したいCADデータを選び、右クリックすると、エリジオンの変換メニューが表示されます。
名前を付けて保存する要領で、保存時のデータ形式を指定するだけ。手軽な操作で高精度なデータ変換が行われます。
選べる使い方
CADシステムへの組み込みや大規模なバッチ処理も
右クリックのほかにも、3D CADデータを見ながら対話的に操作できるデスクトップアプリケーション、Webアプリケーション、CADシステムに組み込まれたメニュー、コマンドライン実行など、幅広いラインアップを備えています。
他機能と組み合わせ
最適なデータ授受のプロセスを
CADデータの変換は、エリジオンの3Dデータ活用プラットフォームElysium 3DxSUITEでご利用いただけます。
3DxSUITEでは、データ検証・修正やCAD比較などの機能と組み合わせながら、後工程とのデータ授受を最適化するプロセスを構築することが可能です。
